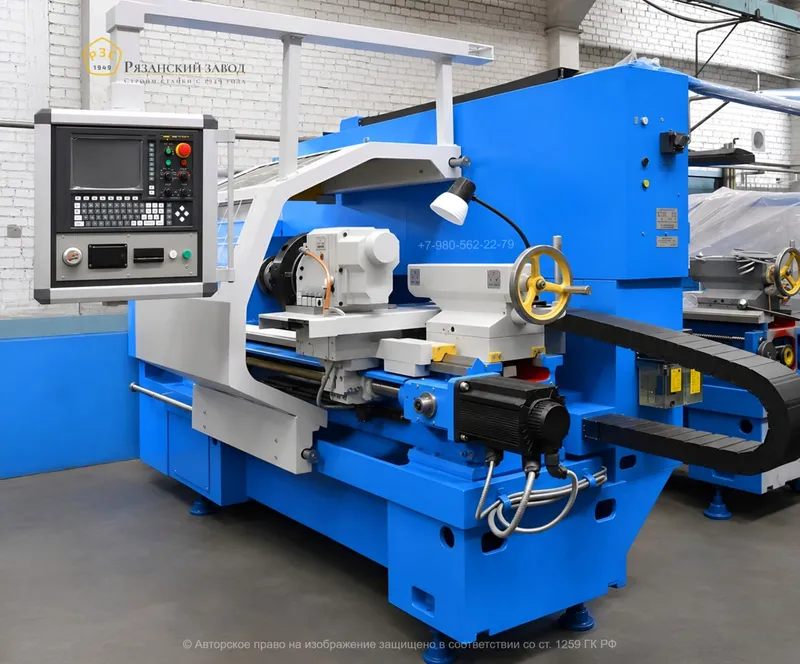

Токарно-винторезный станок 16А20Ф3 - Рязанский завод станкостроения

Параметры

Наибольший диаметр изделия, устанавливаемого над станиной, мм:

500

Наибольший диаметр обрабатываемого изделия, мм:

- над станиной:

320

- над суппортом:

200

Наибольшая длина устанавливаемого изделия в центрах, мм:

1000

Наибольшая длина обрабатываемого изделия при 6-ми позиционной головке, мм:

750

Диаметр цилиндрического отверстия в шпинделе, мм:

Наибольший ход суппорта, мм:

- поперечный:

210

- продольный:

905

Максимальная скорость быстрых перемещений, мм/мин:

- продольных:

15000±6%

- поперечной:

7500±6%

Пределы частот вращения шпинделя, мм:

20…2500

Количество одновременно управляемых координат :

Точность позиционирования, мм:

0.01

Повторяемость, мм:

0.03

Пределы частот вращения шпинделя, мин-1:

20…2500

Минимальная скорость рабочей подачи, мм/мин:

- продольной:

- поперечной:

Количество позиций инструментальной головки:

Мощность электродвигателя главного движения, кВт (номинальная):

Суммарная мощность всех электродвигателей, кВт:

21.4

Габаритные размеры станка без отдельно стоящего шкафа УЧПУ, не более, мм:

- длина:

3700

- длина (с транспортером стружкоудаления):

5160

- ширина:

3000

- высота:

2100

Масса станка (без ЧПУ и транспортера стружкоудаления), кг:

4000

Информация несёт ознакомительный характер.

Производитель оставляет за собой право вносить изменения в конструкцию и в комплектацию станков, а также изменять технические параметры станков без предварительного уведомления.
