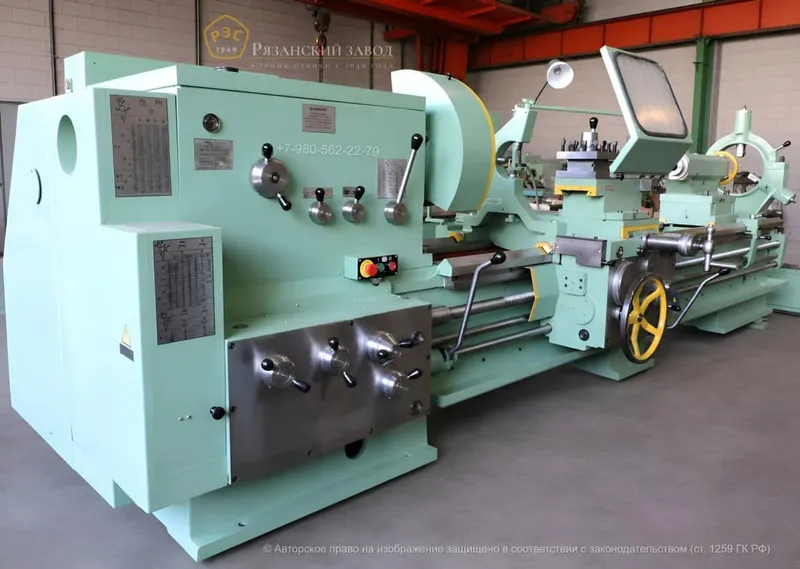

Токарно-винторезный станок ДИП400

ДИП400 — токарно-винторезный станок Рязанского завода станкостроения, предназначенный для наружного точения, внутреннего точения, растачивания и подрезки торцов. Ключевые параметры: диаметр обработки над станиной — 800 мм; проходное отверстие шпинделя — 105 мм; РМЦ (расстояние между центрами) — 1 500 / 3 000 / 5 000 мм.
Гарантия 1 год
Оригинал, 100 % локализация
Доставка по РФ и СНГ

Первоначальный платёж от 2 700 000 ₽

Полная стоимость — по коммерческому предложению

Первоначальный платёж по лизингу или поставке. Рассчитаем полную стоимость и график индивидуально! Оставьте заявку или позвоните — мы поможем подобрать оптимальный вариант.

8 (980) 562-22-79
Заводская гарантия
1 год + постгарантийное обслуживание
Доставка по России
Поможем организовать логистику
Лизинг
Работаем с лизинговыми компаниями
Запчасти
В наличии и под заказ

Технические характеристики

Параметры
Наибольший диаметр заготовки, устанавливаемой над станиной, мм
840
Наибольший диаметр обрабатываемой заготовки, мм
- над станиной
800
- над суппортом
490
Наибольшая длина обрабатываемой заготовки, мм
3000
Конец шпинделя по ГОСТ 12593-93
11М
Размер внутреннего конуса в шпинделе передней бабки
Метрический 110
Диаметр цилиндрического отверстия в шпинделе, мм
105
Центр в шпинделе передней бабки по ГОСТ 13214-79
7032-0043 Морзе 6
Мощность электродвигателя главного привода, кВт
18.5
Наибольший крутящий момент на шпинделе/30 мин., Нм
3000/3750
Пределы частоты вращения шпинделя, об/мин
10…1250
Количество ступеней частот вращения шпинделя
- прямого вращения
22
- обратного вращения
11
Пределы рабочих подач, мм/об
- продольных
0,033…5,6
- поперечных
0,013…2,064
- резцовых салазок
0,013…2,064
Пределы шагов обрабатываемых резьб
- метрических, мм
1…224
- дюймовых, число ниток на 1”
28…0,25
- модульных, модуль
0,25…56
- питчевых, питч диаметральный
112…0,5
Пределы скоростей быстрых перемещений суппорта, мм/мин
- продольных
5200
- поперечных
2000
Наибольшее перемещение резцовых салазок, мм
200
Наибольшее перемещение поперечных салазок, мм
435
Количество позиций инструмента в резцедержателе
4
Высота устанавливаемого резца, мм
40
Наибольшее усилие резания, Н
20000
Наибольшее перемещение пиноли задней бабки, мм
250
Центр в пиноли задней бабки по ГОСТ 13214-79
Морзе 6
Габаритные размеры станка, мм
- длина
5240
- ширина
1860
- высота
1625
Масса станка, кг
6200

Что можно обрабатывать на ДИП400

На станке могут выполняться работы с:

  • валами
  • осями
  • втулками
  • фланцами
  • дисками
  • кольцами
  • другими деталями типа тел вращения

Какие операции выполняет ДИП400

  • наружное точение
  • внутреннее точение
  • растачивание
  • подрезка торцов
  • нарезание метрической резьбы
  • нарезание дюймовой резьбы
  • нарезание модульной резьбы
  • нарезание питчевой резьбы

ДИП400 подходит, если требуется

  • диаметр обработки над станиной — до 800 мм
  • проходное отверстие шпинделя — 105 мм
  • РМЦ — 1 500 / 3 000 / 5 000 мм
  • ручное управление
  • единичное производство, мелкосерийное производство, ремонтный участок, обработка длинных валов и детали большого диаметра
  • выполнение операций обработки из перечня выше (8)

Связанные модели

Другие модели серии
Близкие по параметрам

Сравнение с близкими моделями

МодельУправлениеНад станинойНад суппортомОтверстие шпинделяРМЦСтатус
ДИП400Ручное управление800 мм490 мм105 мм1 500 / 3 000 / 5 000 ммГотов к заказу
16К40Ручное управление800 мм490 мм105 мм1 500 / 3 000 / 5 000 ммГотов к заказу

Нужна помощь с выбором?

Инженер завода подберёт оптимальную комплектацию, рассчитает стоимость с доставкой и подготовит коммерческое предложение.

8 (980) 562-22-79

Гарантия качества: почему важно покупать напрямую

  • Прямые продажи со склада завода исключают риск покупки контрафакта или восстановленного оборудования
  • Уникальный серийный номер на каждом станке — гарантия подлинности и возможность отслеживания истории обслуживания
  • Оригинальные запчасти и комплектующие обеспечивают надёжность и долгий срок службы оборудования
  • Защита конструкторской документации: мы не передаём её третьим лицам, что исключает появление некачественных копий
  • Квалифицированные специалисты: на нашем заводе работают лучшие мастера по рязанским станкам с многолетним опытом
  • Профильное производство: только специализированное предприятие способно обеспечить требуемый уровень качества — мы соответствуем этим критериям на 100 %

Доверяйте подлинному качеству — покупайте напрямую у производителя!

8 (980) 562-22-79

Частые вопросы

  • Какой диаметр отверстия шпинделя у ДИП400?

    Диаметр отверстия шпинделя ДИП400 — 105 мм.

  • Какие варианты РМЦ у ДИП400?

    ДИП400 выпускается с расстоянием между центрами (РМЦ) 1 500 / 3 000 / 5 000 мм.

  • Какой наибольший диаметр обработки на ДИП400?

    Над станиной — 800 мм, над суппортом — 490 мм.

  • Как узнать полную стоимость ДИП400?

    На сайте указан первоначальный платёж — от 2 700 000 ₽. Полную стоимость ДИП400 с учётом исполнения и доставки инженер завода указывает в коммерческом предложении.

  • Какая гарантия на ДИП400?

    Заводская гарантия — 12 месяцев с момента ввода станка в эксплуатацию, но не более 14 месяцев с даты отгрузки. На капитально отремонтированное оборудование действует гарантия 6 месяцев. Гарантийное обслуживание выполняет сервисная служба завода.
