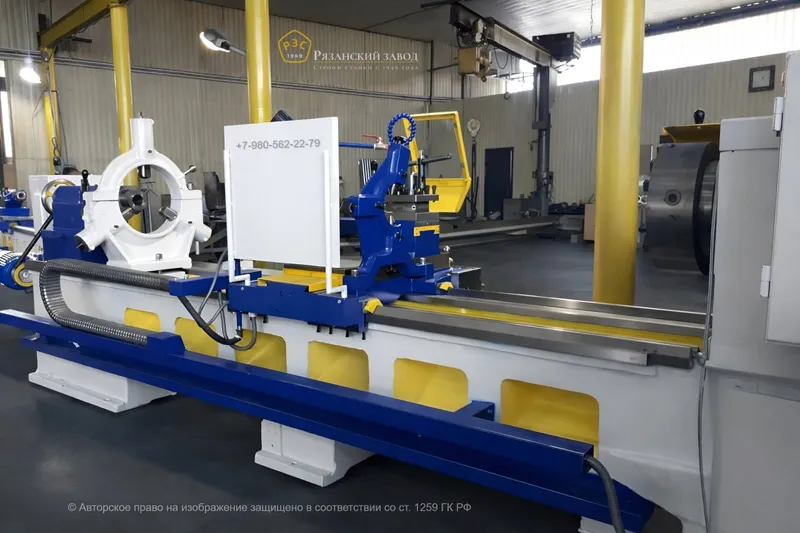

Токарно-винторезный станок 16К40 - Рязанский завод станкостроения

Параметры

Наибольший диаметр заготовки, устанавливаемой над станиной, мм:

840

Наибольший диаметр обрабатываемой заготовки, мм:

- над станиной:

800

- над суппортом:

490

Наибольшая длина обрабатываемой заготовки, мм:

3000

Конец шпинделя по ГОСТ 12593-93:

11М

Размер внутреннего конуса в шпинделе передней бабки:

Метрический 110

Диаметр цилиндрического отверстия в шпинделе, мм:

105

Центр в шпинделе передней бабки по ГОСТ 13214-79:

7032-0043 Морзе 6

Мощность электродвигателя главного привода, кВт:

18.5

Наибольший крутящий момент на шпинделе/30 мин., Нм:

3000/3750

Пределы частоты вращения шпинделя, об/мин :

10…1250

Количество ступеней частот вращения шпинделя:

- прямого вращения:

- обратного вращения:

Пределы рабочих подач, мм/об:

- продольных:

0,033…5,6

- поперечных:

0,013…2,064

- резцовых салазок:

0,013…2,064

Пределы шагов обрабатываемых резьб:

- метрических, мм:

1…224

- дюймовых, число ниток на 1”:

28…0,25

- модульных, модуль:

0,25…56

- питчевых, питч диаметральный:

112…0,5

Пределы скоростей быстрых перемещений суппорта, мм/мин:

- продольных:

5200

- поперечных:

2000

Наибольшее перемещение резцовых салазок, мм:

200

Наибольшее перемещение поперечных салазок, мм:

435

Количество позиций инструмента в резцедержателе:

Высота устанавливаемого резца, мм:

Наибольшее усилие резания, Н:

20000

Наибольшее перемещение пиноли задней бабки, мм:

250

Центр в пиноли задней бабки по ГОСТ 13214-79:

Морзе 6

Габаритные размеры станка, мм:

- длина:

5240

- ширина:

1860

- высота:

1625

Масса станка, кг:

6200

Информация несёт ознакомительный характер.

Производитель оставляет за собой право вносить изменения в конструкцию и в комплектацию станков, а также изменять технические параметры станков без предварительного уведомления.
