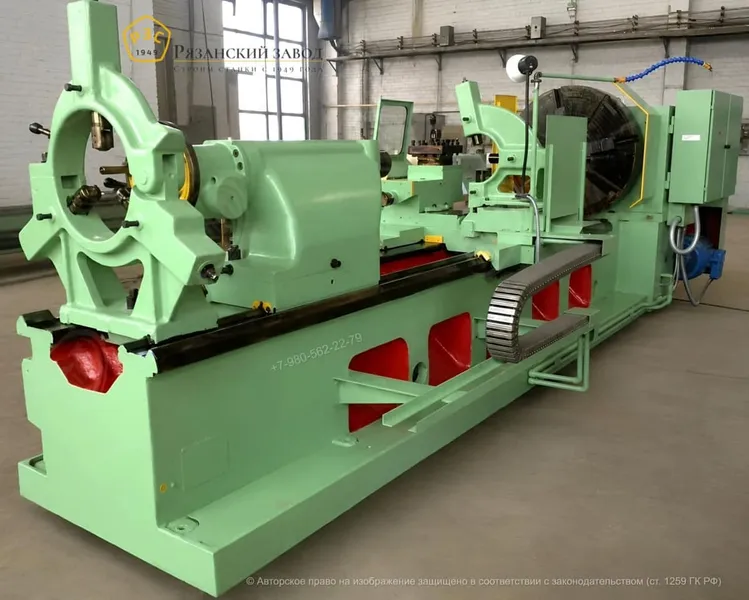

Токарно-винторезный станок ДИП500

ДИП500 — токарно-винторезный станок Рязанского завода станкостроения, предназначенный для наружного точения, внутреннего точения, растачивания и подрезки торцов. Ключевые параметры: диаметр обработки над станиной — 1 000 мм; проходное отверстие шпинделя — 85 мм; РМЦ (расстояние между центрами) — 2 800 / 5 000 мм; по заказу — 8 000 / 10 000 мм.
Гарантия 1 год
Оригинал, 100 % локализация
Доставка по РФ и СНГ

Первоначальный платёж от 4 050 000 ₽

Полная стоимость — по коммерческому предложению

Первоначальный платёж по лизингу или поставке. Рассчитаем полную стоимость и график индивидуально! Оставьте заявку или позвоните — мы поможем подобрать оптимальный вариант.

8 (980) 562-22-79
Заводская гарантия
1 год + постгарантийное обслуживание
Доставка по России
Поможем организовать логистику
Лизинг
Работаем с лизинговыми компаниями
Запчасти
В наличии и под заказ

Технические характеристики

Параметры
Класс точности по ГОСТ 8-82
Н
Наибольший диаметр детали, мм
- устанавливаемой и обрабатываемой над станиной
1000
- устанавливаемой и обрабатываемой над суппортом
650
Наибольшая длина обрабатываемого в центрах изделия, мм
2800 и 5000. По заказу: 8000 и 10000
Наибольшая масса обрабатываемого изделия в центрах станка, кг
5000. По заказу: 10000
Диаметр прутка, проходящего через отверстие в шпинделе, мм
80
Высота резца в резцедержателе, мм
50
Центр в шпинделе по ГОСТ
Морзе 5
Количество ступеней частот вращения шпинделя
24
Пределы частот вращения шпинделя, об/мин
5-500
Количество подач
32
Пределы рабочих подач суппорта, мм/об
- продольных
0,20...3,05
- поперечных
0,07...1,04
Наибольшие усилия резания, допускаемое механизмом подач, кгс
- продольное
1200
- поперечное
780
Пределы шагов нарезаемых резьб
- метрических, мм
1...120
- дюймовых, число ниток на дюйм
28...1/4
- модульных, модуль
0,5...30
Наибольшее перемещение суппорта, мм
- поперечное
600
Наибольший крутящий момент на шпинделе, кНм
Мощность привода главного движения, кВт
22
Масса (для станков с РМЦ 2800 и 5000 мм соответственно), кг
12500, 15650
Габаритные размеры (для станков с РМЦ 2800 и 5000 мм соответственно), мм
- длина
5825, 8050
- ширина
2100
- высота
1760
Суппорт
Число резцов, установленных в резцедержателе
4
Наибольшее перемещение суппорта, мм не менее
- продольное
при РМЦ 2800
2520
при РМЦ 5000
4500
- поперечное
600
Перемещение за один оборот лимба, мм
- продольное
50
- поперечное
6
Цена одного деления лимба, мм
- при продольном перемещении
0.1
- при поперечном перемещении
0.05
Резцовые салазки
Наличие механического перемещения резцовых салазок (самоход суппорта). Самоход суппорта суппорт может передвигаться не только от руки, но и автоматически (самоходом) от ходового валика или от ходового винта.
По заказу
Наибольшее перемещение, мм, не менее
240
Наибольший угол поворота, градус
±90
Цена одного деления шкалы поворота, градус
1
Цена одного деления лимба, мм
0.05

Что можно обрабатывать на ДИП500

На станке могут выполняться работы с:

  • валами
  • осями
  • втулками
  • фланцами
  • дисками
  • кольцами
  • другими деталями типа тел вращения

Какие операции выполняет ДИП500

  • наружное точение
  • внутреннее точение
  • растачивание
  • подрезка торцов
  • нарезание метрической резьбы
  • нарезание дюймовой резьбы
  • нарезание модульной резьбы

ДИП500 подходит, если требуется

  • диаметр обработки над станиной — до 1 000 мм
  • проходное отверстие шпинделя — 85 мм
  • РМЦ — 2 800 / 5 000 мм; по заказу — 8 000 / 10 000 мм
  • ручное управление
  • единичное производство, мелкосерийное производство, ремонтный участок, обработка длинных валов и детали большого диаметра
  • выполнение операций обработки из перечня выше (7)

Связанные модели

Другие модели серии
Близкие по параметрам

Сравнение с близкими моделями

МодельУправлениеНад станинойНад суппортомОтверстие шпинделяРМЦСтатус
ДИП500Ручное управление1 000 мм650 мм85 мм2 800 / 5 000 мм; по заказу — 8 000 / 10 000 ммГотов к заказу
1М65Ручное управление1 000 мм650 мм85 мм2 800 / 5 000 мм; по заказу — 8 000 / 10 000 ммГотов к заказу
1Н65Ручное управление1 000 мм650 мм128 мм2 800 / 5 000 мм; по заказу — 6 000 / 8 000 ммГотов к заказу

Нужна помощь с выбором?

Инженер завода подберёт оптимальную комплектацию, рассчитает стоимость с доставкой и подготовит коммерческое предложение.

8 (980) 562-22-79

Гарантия качества: почему важно покупать напрямую

  • Прямые продажи со склада завода исключают риск покупки контрафакта или восстановленного оборудования
  • Уникальный серийный номер на каждом станке — гарантия подлинности и возможность отслеживания истории обслуживания
  • Оригинальные запчасти и комплектующие обеспечивают надёжность и долгий срок службы оборудования
  • Защита конструкторской документации: мы не передаём её третьим лицам, что исключает появление некачественных копий
  • Квалифицированные специалисты: на нашем заводе работают лучшие мастера по рязанским станкам с многолетним опытом
  • Профильное производство: только специализированное предприятие способно обеспечить требуемый уровень качества — мы соответствуем этим критериям на 100 %

Доверяйте подлинному качеству — покупайте напрямую у производителя!

8 (980) 562-22-79

Частые вопросы

  • Какой диаметр отверстия шпинделя у ДИП500?

    Диаметр отверстия шпинделя ДИП500 — 85 мм.

  • Какие варианты РМЦ у ДИП500?

    ДИП500 выпускается с расстоянием между центрами (РМЦ) 2 800 / 5 000 мм; по заказу — 8 000 / 10 000 мм.

  • Какой наибольший диаметр обработки на ДИП500?

    Над станиной — 1 000 мм, над суппортом — 650 мм.

  • Как узнать полную стоимость ДИП500?

    На сайте указан первоначальный платёж — от 4 050 000 ₽. Полную стоимость ДИП500 с учётом исполнения и доставки инженер завода указывает в коммерческом предложении.

  • Какая гарантия на ДИП500?

    Заводская гарантия — 12 месяцев с момента ввода станка в эксплуатацию, но не более 14 месяцев с даты отгрузки. На капитально отремонтированное оборудование действует гарантия 6 месяцев. Гарантийное обслуживание выполняет сервисная служба завода.
