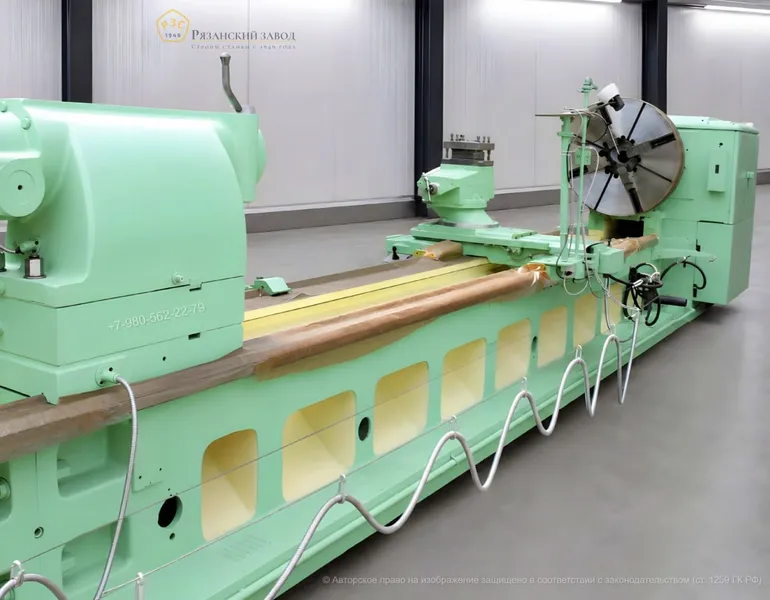

Токарно-винторезный станок 166 - Рязанский завод станкостроения

Параметры

Класс точности по ГОСТ 8-82:

Наибольший диаметр детали, мм:

- устанавливаемой и обрабатываемой над станиной :

1250

- устанавливаемой и обрабатываемой над суппортом:

900

Наибольшая длина обрабатываемого в центрах изделия, мм:

2800 и 5000. По заказу: 6000, 8000, 10000

Наибольшая масса обрабатываемого изделия в центрах станка, кг:

5000. По заказу: 10000

Диаметр прутка, проходящего через отверстие в шпинделе, мм:

Высота резца в резцедержателе, мм:

Центр в шпинделе по ГОСТ:

Морзе 5

Количество ступеней частот вращения шпинделя:

Пределы частот вращения шпинделя, об/мин:

5-500

Количество подач:

Пределы рабочих подач суппорта, мм/об:

- продольных :

0,20...3,05

- поперечных:

0,07...1,04

Наибольшие усилия резания, допускаемое механизмом подач, кгс:

- продольное:

1200

- поперечное:

780

Пределы шагов нарезаемых резьб:

- метрических, мм:

1...120

- дюймовых, число ниток на дюйм :

28...1/4

- модульных, модуль :

0,5...30

Наибольшее перемещение суппорта, мм:

- поперечное:

600

Наибольший крутящий момент на шпинделе, кНм:

Мощность привода главного движения, кВт:

Габаритные размеры (для станков с РМЦ 2800 и 5000 мм соответственно), мм :

- длина:

5825, 8050

- ширина:

2100

- высота:

1760

Суппорт

Число резцов, установленных в резцедержателе:

Наибольшее перемещение суппорта, мм не менее:

- продольное:

при РМЦ 2800:

2520

при РМЦ 5000:

4500

- поперечное:

600

Перемещение за один оборот лимба, мм:

- продольное:

- поперечное:

Цена одного деления лимба, мм:

- при продольном перемещении:

0.1

- при поперечном перемещении:

0.05

Резцовые салазки

Наличие механического перемещения резцовых салазок (самоход суппорта). Самоход суппорта суппорт может передвигаться не только от руки, но и автоматически (самоходом) от ходового валика или от ходового винта.:

По заказу

Наибольшее перемещение, мм, не менее:

240

Наибольший угол поворота, градус:

±90

Цена одного деления шкалы поворота, градус:

Цена одного деления лимба, мм:

0.05

Информация несёт ознакомительный характер.

Производитель оставляет за собой право вносить изменения в конструкцию и в комплектацию станков, а также изменять технические параметры станков без предварительного уведомления.
