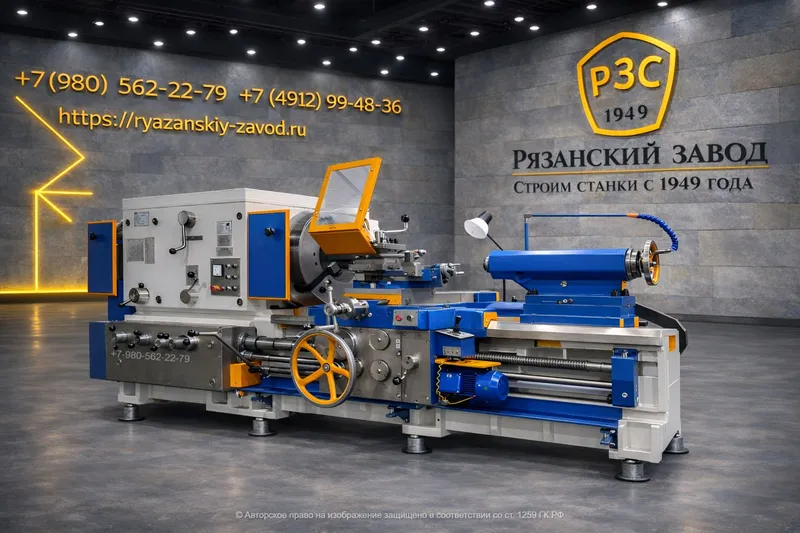

Трубонарезной станок 1Н983

1Н983 — трубонарезной станок для обработки труб и муфт, подготовки торцов, снятия фасок и нарезания резьбы. Для выбора исполнения важны диаметр обрабатываемой трубы, расстояние между центрами, тип зажима и параметры резьбы. В опубликованной технической таблице указаны трубы Ø76…299 мм и РМЦ 1 000 / 1 500 / 2 800 мм. Подберите исполнение под заготовку и запросите у завода коммерческое предложение с полной стоимостью, комплектацией и сроком поставки.
Гарантия 1 год
Оригинал, 100 % локализация
Доставка по РФ и СНГ

Первоначальный платёж от 3 450 000 ₽

Полная стоимость — по коммерческому предложению

Первоначальный платёж по лизингу или поставке. Рассчитаем полную стоимость и график индивидуально! Оставьте заявку или позвоните — мы поможем подобрать оптимальный вариант.

8 (980) 562-22-79
Заводская гарантия
1 год + постгарантийное обслуживание
Доставка по России
Поможем организовать логистику
Лизинг
Работаем с лизинговыми компаниями
Запчасти
В наличии и под заказ

Технические характеристики

Параметры
Класс точности по ГОСТ 8-82
Н
Диаметр сквозного отверстия в шпинделе, мм
310 или 320
Диаметр обрабатываемой трубы, мм
76 … 299
Наибольший диаметр заготовки над станиной, мм
800
Наибольший диаметр заготовки над суппортом, мм
450
Межцентровое расстояние (РМЦ), мм
1000, 1500, 2800
Наибольшая длина точения без конусной линейки (для станков с РМЦ 1000 мм), мм
1000
Наибольшая длина точения с конусной линейкой, мм
450
Наибольшая масса устанавливаемой заготовки в центрах (для станков с РМЦ 1000 мм), кг
5000
Наибольшая масса устанавливаемой заготовки в патроне, кг
2000
Наличие механизированного зажима кулачков патрона
Да
Шпиндель
Число ступеней частот прямого вращения шпинделя
12
Частота прямого вращения шпинделя, об/мин
8 … 355
Число ступеней частот обратного вращения шпинделя
12
Наибольший крутящий момент на шпинделе, кНм
3
Подачи
Наибольшая длина хода каретки суппорта (для станков с РМЦ 1000 мм), мм
1000
Наибольший поперечный ход суппорта, мм
500
Цена деления лимба при поперечном перемещении суппорта, мм
0.1
Перемещение суппорта за один оборот лимба при поперечном перемещении суппорта, мм
5
Перемещение суппорта за один оборот лимба при продольном перемещении суппорта, мм
300
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин
5,3/ 2,2
Пределы шагов нарезаемых резьб метрических, мм
1 … 28
Пределы шагов нарезаемых резьб дюймовых
28 … 2
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм
220
Наибольшая высота резцов, мм
32 х 32
Наибольший угол поворота резцовых салазок, град
±90°
Цена деления лимба, мм
0.05
Задняя бабка
Наибольшее перемещение пиноли задней бабки, мм
До 240
Наибольшее поперечное перемещение задней бабки, мм
±10

Назначение и применение 1Н983

1Н983 — трубонарезной станок. Применяется для нарезания трубной резьбы, обработки торцов и снятия фасок на трубах и муфтах в нефтегазовой отрасли, ЖКХ и промышленном строительстве. Универсальное исполнение подходит для единичных и мелкосерийных работ без программирования.

Ключевые характеристики 1Н983

Основные параметры модели: диаметр сквозного отверстия в шпинделе — 310 или 320 мм; диаметр обрабатываемой трубы — 76 … 299 мм; наибольший диаметр заготовки над станиной — 800 мм; наибольший диаметр заготовки над суппортом — 450 мм; межцентровое расстояние (рмц) — 1000, 1500, 2800 мм. Полная таблица характеристик приведена ниже.

Чем 1Н983 отличается от 1М983

1Н983 и 1М983 относятся к трубонарезным станкам сходного назначения. В опубликованных карточках у обеих моделей указаны диапазон труб Ø76…299 мм и РМЦ 1 000 / 1 500 / 2 800 мм. Для 1Н983 заявлено сквозное отверстие шпинделя 310 / 320 мм, для 1М983 — 300 / 310 мм. Однако эти значения могут относиться к разным исполнениям, а сравнительная статья завода приводит для 1Н983 иной набор — 300/310 мм. Поэтому выбирать по одному числу нельзя: запросите паспорт конкретной модификации, подтверждённый размер проходного отверстия и условия закрепления заготовки.

1Н983 в сравнении с близкими моделями

У 1Н983 отв. в шпинделе составляет 310 или 320 мм. Для сравнения, у близких моделей той же группы: СА901Н — 300 мм; 1М983 — 300 мм; СА983Н — 320 мм; СА984Н — 340 мм. Если ваши заготовки выходят за этот диапазон, инженер завода подберёт модель с подходящим запасом.

Комплектация и исполнение

Состав комплектации 1Н983 определяется исполнением и согласуется в спецификации к договору. Для подготовки КП уточните требования к патронам и зажиму, оснастке для резьбонарезания, РМЦ, инструменту и документации. По запросу специалист предоставит перечень доступного оснащения и паспорт выбранной модификации.

Рекомендация по выбору

Для подбора станка 1Н983 сначала определите наружный диаметр трубы, толщину стенки, материал и требования к резьбе. По опубликованной таблице диапазон диаметров обрабатываемых труб составляет 76…299 мм; дополнительно нужно проверить схему закрепления в патронах, длину заготовки, массу и требуемое РМЦ. Пределы шагов резьбы и режимы обработки выбираются по паспорту конкретного исполнения. Совместимость с вашей трубой и стандартом соединения подтвердит инженер завода до оформления КП.

Когда стоит сравнить 1Н983 с 1А983

Если вам важна автоматизация отдельных элементов резьбонарезного цикла, дополнительно рассмотрите 1А983 и запросите подтверждение конфигурации гидроотскока. Наличие гидроотскока не означает полноценное ЧПУ.

Нужна помощь с выбором?

Инженер завода подберёт оптимальную комплектацию, рассчитает стоимость с доставкой и подготовит коммерческое предложение.

8 (980) 562-22-79

Гарантия качества: почему важно покупать напрямую

  • Прямые продажи со склада завода исключают риск покупки контрафакта или восстановленного оборудования
  • Уникальный серийный номер на каждом станке — гарантия подлинности и возможность отслеживания истории обслуживания
  • Оригинальные запчасти и комплектующие обеспечивают надёжность и долгий срок службы оборудования
  • Защита конструкторской документации: мы не передаём её третьим лицам, что исключает появление некачественных копий
  • Квалифицированные специалисты: на нашем заводе работают лучшие мастера по рязанским станкам с многолетним опытом
  • Профильное производство: только специализированное предприятие способно обеспечить требуемый уровень качества — мы соответствуем этим критериям на 100 %

Доверяйте подлинному качеству — покупайте напрямую у производителя!

8 (980) 562-22-79

Частые вопросы

  • Для каких труб подходит 1Н983?

    По опубликованной таблице диаметр обрабатываемых труб составляет 76…299 мм. Возможность обработки конкретной трубы зависит также от толщины стенки, материала, типа закрепления и параметров требуемой резьбы.

  • Чем отличается 1Н983 от 1М983?

    В опубликованных карточках различаются заявленные варианты сквозного отверстия шпинделя, но параметры конкретных исполнений требуют паспортного подтверждения. Для выбора сравните паспорта и комплектации.

  • Сколько стоит станок 1Н983?

    Полная стоимость рассчитывается по КП для выбранного исполнения. Указанный на сайте первоначальный платёж не является полной ценой станка.

  • Есть ли 1Н983 в наличии?

    Фактический складской статус, РМЦ и срок отгрузки уточняются при запросе конкретного исполнения.

  • Предусмотрено ли на 1Н983 ЧПУ или гидроотскок?

    На основной карточке 1Н983 такие возможности не подтверждены. Уточните требования к автоматизации; завод предложит подходящую модификацию или соседнюю модель.

  • Как получить паспорт 1Н983?

    Запросите техническую документацию с указанием точного исполнения.

  • Какая гарантия на 1Н983?

    Условия для нового или капитально отремонтированного оборудования и дата начала гарантии указываются в КП и договоре.
