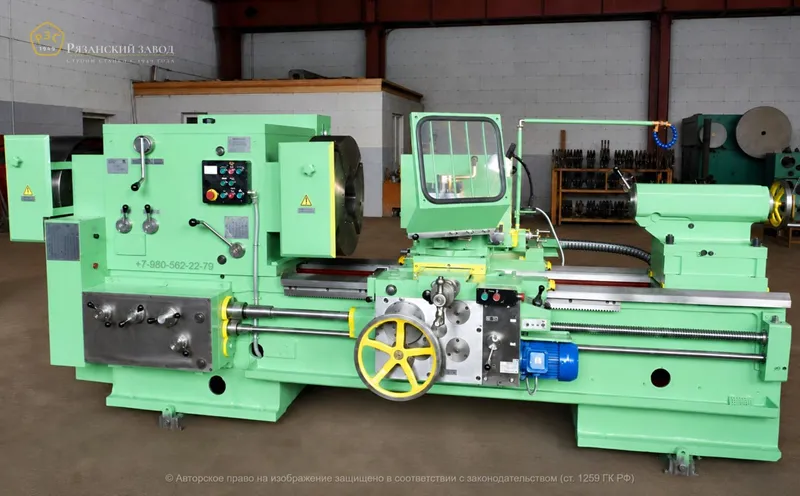

Трубонарезной станок РТ783 - Рязанский завод станкостроения

В конструкции трубонарезных станков РТ783 может быть предусмотрена автоматизация отдельных элементов цикла резьбонарезания (далее по тексту гидроотскок), нарезание резьбы возможно по одиночным циклам с ручной подачей на врезание.

Параметры

Наибольший диаметр детали, устанавливаемой заготовки, мм:

840

Наибольший диаметр обрабатываемой заготовки:

-над станиной, мм:

800

-над суппортом, мм:

490

Межцентровое расстояние (РМЦ), мм:

1000, 1500, 2800

Наличие механизированного зажима кулачков патрона:

Да

Пределы диаметров обрабатываемых труб, мм:

48…190

Наибольшая длина обрабатываемых концов труб, мм:

250

Наибольший угол поворота конусной линейки, град:

+(-) 10

Наибольшая масса устанавливаемой заготовки, кг:

1000

Диаметр цилиндрического отверстия в шпинделе, мм:

До 200

Пределы частот вращения шпинделя, об/мин:

20…630

Наибольший крутящий момент на шпинделе, кНм:

2.3

Пределы рабочих подач суппорта (продольных), мм/об:

0,060 ÷ 1,0

Пределы рабочих подач суппорта (поперечных), мм/об:

0,024 – 0,368

Пределы рабочих подач суппорта (резцовых салазок), мм/об:

0,024 – 0,368

Предельные значения шага обрабатываемых резьб:

-метрических, мм:

1 – 14

-дюймовых, ниток/дюйм:

28 – 2

Мощность привода главного движения, кВт:

18.5

Габаритные размеры станка без люнета-поддержки (для станков с РМЦ до 1000 мм):

-длина, мм:

3975

-ширина, мм:

1070

-высота, мм:

1550

Масса станка:

6370

Информация несёт ознакомительный характер.

Производитель оставляет за собой право вносить изменения в конструкцию и в комплектацию станков, а также изменять технические параметры станков без предварительного уведомления.
