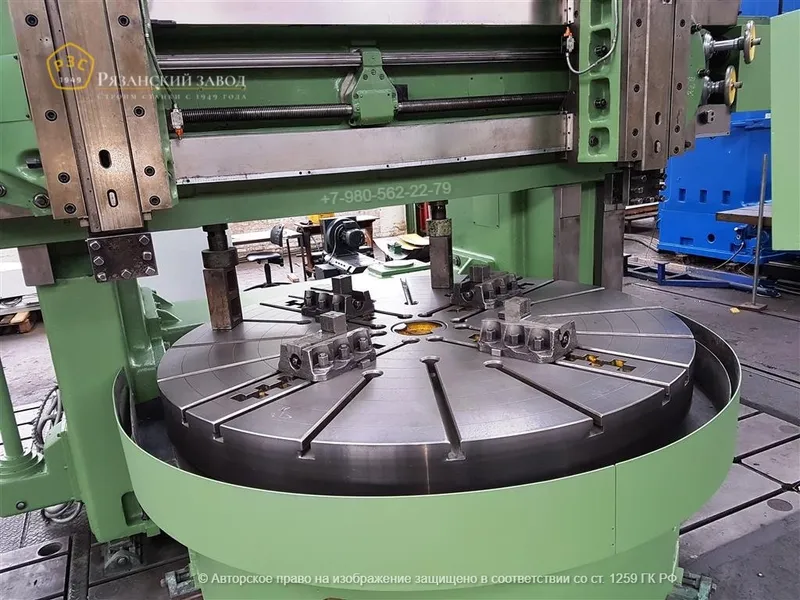

Токарно-карусельный станок 1512 - Рязанский завод станкостроения

Параметры

Наибольший диаметр изделия, обрабатываемого вертикальным и боковым суппортами, мм:

1250

Наибольшая высота обрабатываемого изделия, мм:

1000

Диаметр планшайбы, мм:

1120

Наибольшая масса устанавливаемого изделия, кг:

- при 5—80 оборотах планшайбы в минуту:

3200

- при 200 оборотах планшайбы в минуту:

1300

Вертикальный суппорт

Наибольшее горизонтальное перемещение, мм:

775

Наибольшее вертикальное перемещение, мм:

700

Цена деления лимба горизонтального и вертикального перемещения, мм:

0.05

Горизонтальное и вертикальное перемещение за один оборот лимба, мм:

2.5

Наибольший угол поворота ползуна суппорта, град:

Цена деления лимба поворота ползуна суппорта, мин:

Цена деления шкалы поворота ползуна суппорта, град:

Диаметр отверстий револьверной головки суппорта, мм:

70А

Наибольшие размеры сечения державки резца (ширина х высота), мм:

25 х 40

Горизонтальный суппорт (боковой)

Наибольшее горизонтальное перемещение, мм:

630

Наибольшее вертикальное перемещение, мм:

1000

Цена деления лимба горизонтального и вертикального перемещения, мм:

0.05

Горизонтальное и вертикальное перемещения за один оборот лимба, мм:

2.5

Поперечина

Наибольшее перемещение, мм:

660

Скорость перемещения, мм/мин:

400

Выключающие упоры:

Имеются

Блокировка перемещения в процессе резания:

Имеется

Механика станка

Число скоростей планшайбы:

Число оборотов планшайбы в минуту:

5 — 250

Число подач суппортов:

Вертикальные и горизонтальные подачи суппортов, мм/об:

0,03 — 12,5

Наибольшее допускаемое усилие резания двумя суппортами, кгс:

4500

Скорость установочных перемещений суппортов, мм/мин:

5 — 1800

Привод и электрооборудование станка

Род тока питающей электросети:

Переменный трехфазный

Электродвигатель привода главного движения

Мощность, кВт:

Частота вращения, об/мин:

1460

Габариты и масса станка

Габариты станка (длина х ширина х высота), мм:

2750 х 2975 х 4100

Масса станка, кг:

16500

Информация несёт ознакомительный характер.

Производитель оставляет за собой право вносить изменения в конструкцию и в комплектацию станков, а также изменять технические параметры станков без предварительного уведомления.
